產品編號：SIBP…S?5～30
滑動磨擦副：鋼/青銅
產品特點：鑲墊桿端關節軸承桿端體材料是碳鋼，表面鍍鋅，滑動表面鑲入青銅襯墊；內圈材料是軸承鋼，淬火，球面鍍硬鉻，除了孔徑小于6.35外，其余均可通過油杯潤滑。
使用溫度范圍：－50℃～＋150℃

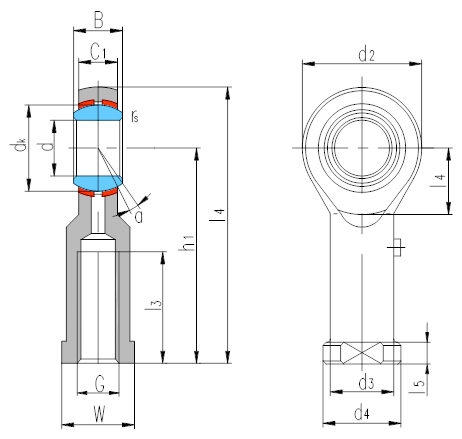

軸 承 型 號 Bearing number 外 形 尺 寸 Dimensions mm 額定載荷 Load ratings kN 重量 Weight ≈kg d B dK C1 max d2 G 6H h1 l3 min l4 l5 l7 W d3 d4 rs min α? ≈ 動載荷 Dynamic 靜載荷 Static SIBP5S1) 5 8 11.112 6 16 M5 27 14 35 4 8 9 9 11 0.3 13 3.3 4.1 0.016 SIBP6S1) 6 9 12.7 6.75 18 M6 30 14 39 5 9 11 10 13 0.3 13 4.3 5.3 0.026 SIBP8S 8 12 15.88 9 22 M8 36 17 47 5 11 14 12.5 16 0.3 14 6.8 8.5 0.044 SIBP10S 10 14 19.05 10.5 26 M10 43 21 56 6.5 13 17 15 19 0.3 14 10 11 0.072 SIBP10S/B1 M10×1.25 SIBP12S 12 16 22.23 12 30 M12 50 24 65 6.5 15 19 17.5 22 0.3 13 13 14 0.108 SIBP12S/B2 M12×1.25 SIBP14S 14 19 25.4 13.5 34 M14 57 27 74 8 16 22 20 25 0.3 16 17 20 0.161 SIBP14S/B1 M14×1.5 SIBP16S 16 21 28.58 15 38 M16 64 33 83 8 17.5 22 22 27 0.3 15 21 25 0.225 SIBP16S/B1 M16×1.5 SIBP18S 18 23 31.75 16.5 42 M18×1.5 71 36 92 10 19.5 27 25 31 0.6 15 26 30 0.295 SIBP20S 20 25 34.93 18 46 M20×1.5 77 40 100 10 21.5 30 27.5 34 0.6 15 31 35 0.382 SIBP22S 22 28 38.1 20 50 M22×1.5 84 43 109 12 23 32 30 37 0.6 15 38 43 0.488 SIBP25S 25 31 42.86 22 60 M24×2 94 48 124 12 29.5 36 33.5 42 0.6 15 47 65 0.749 SIBP28S 28 35 47.63 25 66 M27×2 103 53 136 12 32.5 41 37 46 0.6 15 59 77 0.949 SIBP30S 30 37 50.8 25 70 M30×2 110 56 145 15 34 41 40 50 0.6 17 63 86 1.13
????
1)不能潤滑。
可提供不同螺距或螺紋精度有特殊要求的桿端關節軸承。
若是左旋螺紋，軸承型號和螺紋標記需加“L”和“左”，例如：SILBP20S M20×1.5左-6H。
以上產品的桿端體和內圈可用不銹鋼制造，軸承型號后面加“X”標識，即SIBP…S/X。
